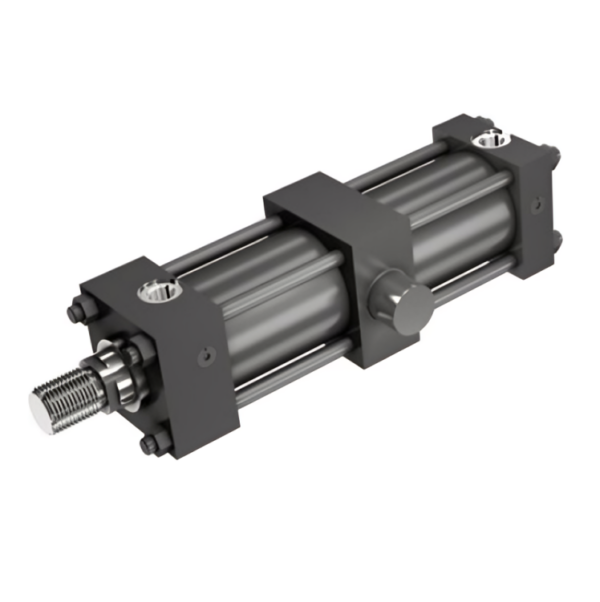

Cilindro hidráulico con tirantes CD70 Serie 1X Konfig REXROTH

Características:

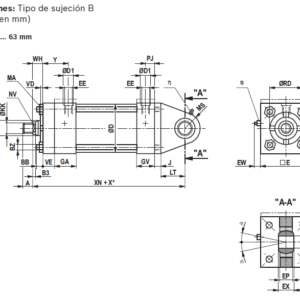

-16 tipos de sujeción
-Ø de pistón (ØAL) 25 … 200 mm
-Ø de vástago (ØMM) 12 … 140 mm
-Longitud de carrera hasta 3 m

Datos técnicos:

Rango de temperatura ambiente: ‒20 … +80 °C
Pintura base: Mín. 40 μm
Presión nominal bar [MPa]: 70 [7]
Presión de servicio máxima (dependiendo de Ø de pistón y tipo de sujeción) bar [MPa]: 105 [10.5]
Presión de servicio mínima (sin carga) bar [MPa]: 10 [1]
Presión de prueba estática (dependiendo de Ø de pistón y tipo de sujeción) bar [MPa]: Presión de servicio admisible x 1,3
Fluido hidráulico: Aceites minerales, Éster fosfórico
Rango de temperatura del fluido hidráulico °C ‒20 … +80
Rango de viscosidad mm2/s 12 … 380 (preferentemente 20 … 100)
Velocidad de carrera (dependiente de la conexión de tubería) m/s: 0,5
