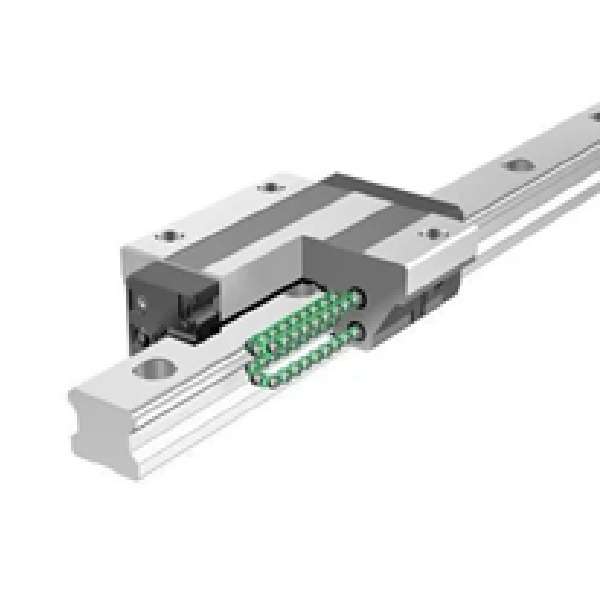

Guía LM con tecnología de jaula de bolas
Guía LM con tecnología de jaula de bolas

Guía LM con tecnología de jaula de bolas

Bloque lineal Bloques lineales
Guía de rodillo completo Guía de rodillo completo

Marca: THK
Modelos: SHS, SSR, SHW, SRS, SCR, EPF, SVR/SVS
La utilización de una jaula de retención de bolas elimina la fricción entre las bolas garantizando un nivel de ruido bajo y aceptable, un funcionamiento a largo plazo sin mantenimineto y una respuesta superior a altas velocidades.

Categoría: Etiqueta:

Descripción

MODELO SHS

Modelo SHS de tamaño estándar mundial

Debido a que cada hilera de bolas está dispuesta en un ángulo de contacto de 45°, este modelo puede utilizarse en todas las direcciones.

SHS

MODELO SSR

Modelo SSR de tipo radial

El diseño compacto con una altura de sección baja y la estructura de contacto de bola a 90° en la dirección radial hace que este modelo sea óptimo para las unidades con guía horizontal.

SSR

MODELO SVR

Modelo SVR para cargas ultrapesadas (tipo radial)

Los modelos SVR presentan como aspectos especiales una rigidez y una capacidad de desplazamiento de carga elevadas entre la serie de guías LM con jaula de bolas. Además, estos modelos mantienen el rendimiento de la guía LM y logran gran fi abilidad al mejorar el funcionamiento a prueba de polvo con una gran variedad de opciones que toman en cuenta el entorno de servicio de las máquinas-herramienta, etc.

SVS/SVR

MODELO SVS

Modelo SVS para cargas ultrapesadas (4 direcciones)

Los modelos SVS presentan como aspectos especiales una rigidez y una capacidad de desplazamiento de carga elevadas entre la serie de guías LM con jaula de bolas. Además, estos modelos mantienen el rendimiento de la guía LM y logran gran fi abilidad al mejorar el funcionamiento a prueba de polvo con una gran variedad de opciones que toman en cuenta el entorno de servicio de las máquinas-herramienta, etc.

SVS/SVR

MODELO SHW

Modelo SHW de raíl ancho

Debido a que su riel LM tiene una estructura ancha con un centro de gravedad bajo, esta guía LM de carga equivalente en las 4 direcciones logra un momento Mc alto.

SHW

MODELO SRS

Modelo tipo miniatura SRS

Debido a que el riel LM tiene una altura de sección reducida, esta guía LM logra una estructura ligera y compacta.

SRS

MODELO EPF

Modelo EPF de carrera limitada

La carrera limitada minimiza la fluctuación en la resistencia de balanceo. Por ende, esta guía es ideal para ubicaciones que requieren movimiento uniforme en carreras cortas.

EPF

MODELO SCR

Modelo SCR de guía LM cruzada

Debido a que esta guía LM es un sistema LM ortogonal, es capaz de realizar un movimiento X-Y sin carro.

SCR
